 | 产品名称：外墙氟碳漆 漆膜颜色：各色 包装规格：20kg+4kg/组 混合比例：5:1 |
外墙氟碳漆是专用于建筑、厂房、外墙涂装的防护装饰涂层，外墙氟碳漆属于中高档的面漆。外墙氟碳涂料是由氟碳树脂、颜料、填料、溶剂和助剂等组成，双组份包括主漆和固化剂，是长效防腐的交联固化型涂料。
防腐特性 外墙氟碳漆主要用于建筑、工厂等墙面，耐溶剂性能优异，耐酸碱、盐水、汽油、柴油、强腐蚀性溶液等。 | 装饰性能 外墙氟碳漆漆膜颜色多样，可调制实色漆和金属质感面漆，室外使用保光保色，涂层长久不变色。 |
超耐候性 外墙氟碳漆涂层耐候抗紫外线特性极佳，漆膜20年使用不粉化，具有非常好的保护特性。 | 自清洁性 外墙氟碳涂层具有自清洁特性，表面能较大，不沾污、易清洗，保持漆膜持久如新。 |
机械性能 外墙氟碳漆漆膜机械性能强，附着力、抗冲击强度、柔韧性均达到标准检测。 | 配套性能 外墙氟碳漆可以和多种涂料配套应用，如外墙封闭底漆、环氧中间漆等。 |
主要用途
外墙氟碳涂料适用于建筑场馆、混凝土水泥外墙、工厂仓库车间、桥梁混凝土等墙面，外墙氟碳漆配套相应的底漆和中间漆，达到良好的涂装质量，对墙体具有非常好的防护作用和装饰效果。
技术参数
项目 | 指标 |
漆膜颜色和外观 | 各色，涂层光滑平整 |
附着力（划格法） | 1级 |
柔韧性 | 1mm |
干燥时间（23±2℃） | 表干：2h，实干：24h |
硬度 | （摆杆）0.6，（铅笔法）2H |
冲击强度 | 50kg·cm |
耐砂浆性（24h） | 漆膜无变化 |
耐水性（168h） | 漆膜无变化 |
耐湿冷热循环性（10次） | 漆膜无变化 |
耐洗刷性 | ≥10000次 |
耐污染性 | 通过 |
耐玷污性 | （白色或浅色，含铝粉、珠光颜料的涂料除外）10% |
耐溶剂擦拭性 | （二甲苯）≥100次 |
人工加速老化试验 | 2500h，漆膜无明显裂纹，粉化≤1级，变色≤2级，失光≤2级 |

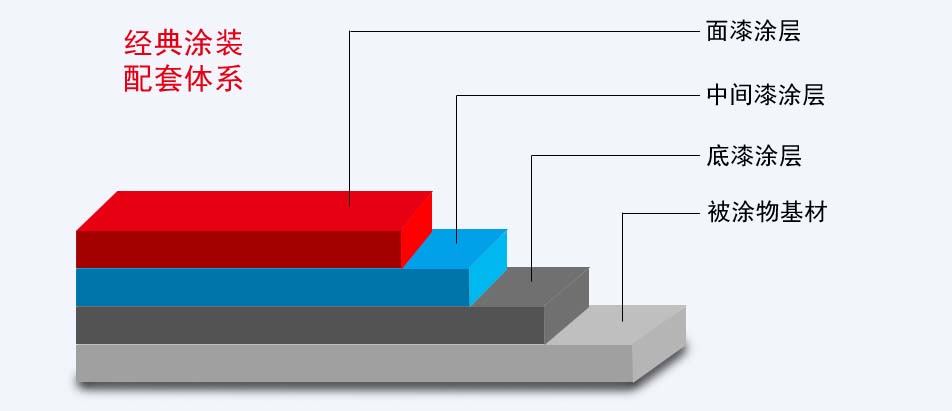

配套体系
外墙氟碳漆需要配套底漆中间漆，才能确保涂装品质，达到长久的防腐保护，单独使用外墙氟碳漆并不能起到良好的作用，根据施工要求以及工程设计可以有多种选择。
水泥环氧封闭底漆+环氧云铁中间漆+外墙氟碳涂料
水泥环氧封闭底漆+环氧厚浆中间漆+外墙氟碳涂料
水泥环氧封闭底漆+外墙氟碳涂料
施工工艺
表面处理
1、抹灰和混凝土的基层质量应符合《JGJ建筑装饰工程施工及验收规范》。
2、抹灰层或混凝土表面层(包括分割缝、窗框周围等)不得有污物。
3、基层表面必须牢固、无酥松，不得有裂缝或起壳，平整度≤2mm，基层无浮尘，无粘附颗粒物。
4、抹灰和混凝土基层涂刷，要求含水率不得大于10%，PH值不得高于9。
5、新粉刷水泥砂浆墙面夏季要求养护10天以上，冬季需20天以上，现浇混凝土墙面夏季需养护21天以上，冬季需28天以上。
底漆涂装
对已经做好处理或刮完腻子的表面，涂装环氧封闭底漆，喷涂、辊涂均可，封闭底漆可以渗透进基材毛细孔，封闭水汽的进出。
中间漆涂装
中间漆可以加厚涂层，提高防腐效果，节约成本。中间漆具有较好的附着力，连接着底漆和面漆。
面漆涂装
外墙氟碳面漆喷涂施工2道，表面光滑平整，漆膜不起泡、不开裂、颜色一致。
施工方法
外墙氟碳漆可无气喷涂、有气喷涂、刷涂和辊涂
施工方法 | 喷嘴尺寸 | 出口压力 | 稀释比率（质量比） |
无气喷涂 | 0.33mm-0.43mm | 10-15Mpa | 6-10% |
空气喷涂 | —— | —— | 20-26% |
刷涂，辊涂 | —— | —— | 10-20% |
干燥时间&涂装间隔
温度 | 5℃ | 20℃ | 30℃ |
指触干燥 | 1hrs | 15mins | 10mins |
半硬干燥 | 4hrs | 2hrs | 1hr |
最小涂装间隔 | 24hrs | 24hrs | 10hrs |
最大涂装间隔 | 7days | 7days | 7days |
其他项目
施工温度：0℃～40℃
混合：使用动力工具或手动工具充分搅拌均匀
混合比例：主剂：固化剂=5：1(质量比）
稀释剂：氟碳专用稀释剂
混合使用期：
温度 | 5℃ | 20℃ | 30℃ |
时间 | 5hrs | 5hrs | 2hrs |
