起泡是油漆涂层中十分常见的缺陷之一。里面有时是干的，有时有液体，且起泡有大有小，形状多为半球形。起泡的大小一般和底材的附着力强度、涂层间的结合强度及气泡或水泡内的压力有关。
下面驻马店环氧漆厂家永鑫涂料，为大家分析下，油漆起泡的四种情况。
起泡现象有时发生在涂料系统与底材之间，有时是发生在涂层之间。此外，起泡有时还会发生在单一的涂层内，主要是由于空气或溶剂残留于漆膜当中了。当然，有时两种情况也都会出现。其中包括环氧漆、氟碳漆、丙烯酸漆和聚氨酯漆等涂料。
情况一：

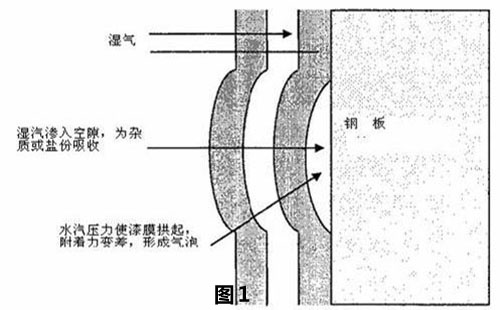

底漆中的可溶性颜料一般易造成起泡现象。当可溶性颜料吸收湿气时，水汽就会通过涂层，产生相对浓缩的溶液。从这点上看，因水汽的渗透导致局部压力而形成起泡（如图1）。当油漆中含有可溶性物质时，就不可避免的产生气泡现象了。该起泡通常是因渗透作用而产生的水泡。同样的道理，若底材上或涂层间存在可溶性盐分时，也是会产生渗压起泡情况的。
情况二：

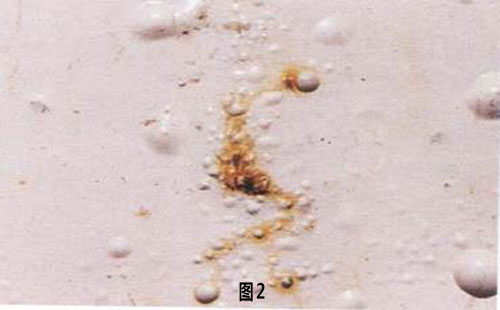

当底材表面存在有杂质，如油脂、石蜡与灰尘时，会降低涂层的附着能力。潮气会向涂层附着力的位置进行渗透，这时极易产生起泡。焊缝边上若未清除干净焊烟或焊剂时，也极易引发涂层起泡（如图2）。
情况三：
当同时使用阴极保护和涂料体系时，若阴极保护过强而在涂层下的金属基体上产生足够量的氢气时，所产生的压力会导致起泡。

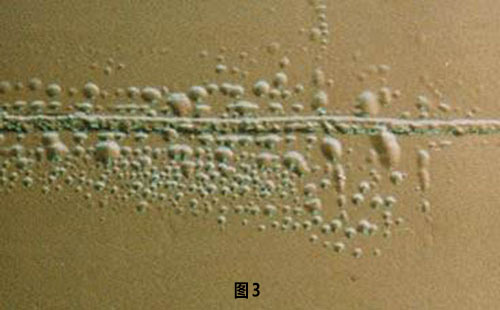

腐蚀过的旧钢材表面因有盐份和氧化物存在于蚀孔中，极易导致点蚀和起泡。腐蚀性气体，如H2S，HCl和CO2等，会穿过涂层并被吸收，与底材表面发生反应，然后所产生的压力会使涂膜拱起（如图3）。
情况四：

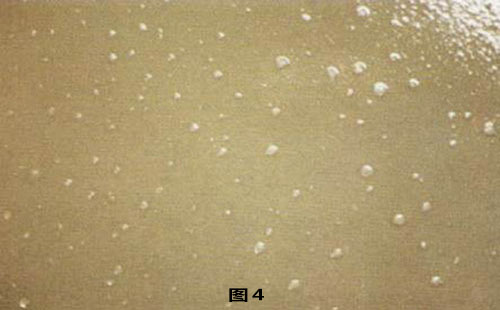

当油漆中的溶剂挥发不良，残留在涂层中，也会引发起泡现象（如图4）。溶剂对水的敏感程度会提高涂膜对水分子的吸收，及潮气在油漆中的转移。若油漆附着力本身就不好，那么随着耐水性的降低，涂层会逐渐产生起泡。涂层表面温度变化也会使残留溶剂产生足够的蒸汽压力，从而造成涂层发生起泡现象。
